自走式大型喷灌机械是现代高效节水农业的关键装备之一，它集成了机械设计、自动控制与流体技术，能够实现大面积农田的均匀、自动化灌溉。本文将围绕其总体设计、关键部件制造、装配流程及CAD技术应用展开详细阐述。
一、总体设计理念与结构组成
自走式大型喷灌机械的设计核心在于实现高效、可靠、低能耗的自主移动与精准喷灌。通常采用桁架式或管道式主体结构，由行走系统、支撑塔架、喷灌管道、驱动装置、控制系统和水源连接部件等组成。行走系统多采用电机或液压驱动轮式或履带式底盘，确保在复杂田间地头平稳移动；支撑塔架需具备足够的强度和轻量化设计，以支撑长达数十至数百米的喷灌臂；喷灌管道上均匀布置喷头，其水力设计需保证灌溉均匀度；控制系统集成GPS、传感器和PLC，实现路径规划、速度调节与喷灌量控制。
二、CAD技术在设计与装配中的应用
计算机辅助设计（CAD）是实现精准设计与高效装配的重要工具。在设计阶段，利用三维CAD软件（如SolidWorks, AutoCAD, Inventor）进行参数化建模：
- 零件图设计：详细绘制每个零部件，如轮毂、桁架连杆、喷头座、齿轮箱壳体等，标注尺寸公差、材料要求（如Q235碳钢、耐腐蚀铝合金）及表面处理工艺。

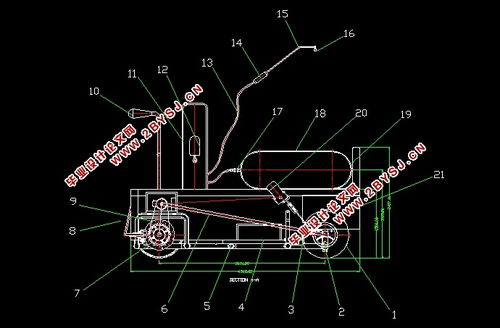

- 装配图设计：将零件模型进行虚拟装配，检查干涉与配合关系，生成爆炸视图以展示组装顺序。关键装配体包括行走底盘装配、塔架铰接装配、管道法兰连接等，需确保结构刚度与运动自由度。
- 工程图输出：基于三维模型生成二维工程图，包含总装图、部装图及零件图，用于指导实际制造与装配。CAD数据还可直接导入CAE软件进行结构力学分析与流体仿真，优化设计。
三、关键机械部件的制造工艺
- 行走底盘制造：采用型钢焊接或铸造工艺制造车架，驱动轮需进行热处理以提高耐磨性，减速电机需精密装配确保传动效率。
- 桁架与管道制造：桁架多采用空心钢管焊接，并进行防腐喷涂；喷灌管道使用镀锌钢管或PE管，通过弯管机成型，喷头接口采用螺纹或快速接头。
- 驱动与控制系统部件：包括电机、齿轮箱、传感器等，需采购标准件或定制加工，并严格进行密封防护以适应野外潮湿环境。
四、装配流程与质量控制
装配过程遵循由下至上、由内至外的原则：
- 预装配：将行走底盘、轮系与驱动电机组装，调试行走平稳性。
- 主体架设：在底盘上安装中央塔架，逐步连接延伸桁架与管道，确保同轴度与螺栓紧固力矩。
- 系统集成：安装水泵、阀门、控制系统柜，布线并连接液压或电气管路。
- 调试与检测：进行空载运行测试，检查行走轨迹、喷灌覆盖范围及系统响应，使用压力表、流量计校准喷灌均匀性。质量控制环节需严格执行ISO标准，对焊接点、密封性及动态平衡进行重点检验。
五、设计挑战与发展趋势
当前设计面临轻量化、智能化与适应性等挑战。未来趋势包括：采用复合材料减轻结构重量；集成物联网与大数据实现变量喷灌；发展太阳能或混合动力驱动以降低能耗。通过CAD/CAE/CAM一体化平台，实现从设计到制造的数字化协同，将进一步提升自走式喷灌机械的可靠性与经济性。
自走式大型喷灌机械的设计与制造是一个多学科交叉的系统工程，其高效运行依赖于精密的机械设计、稳健的制造工艺与智能控制技术的融合。CAD技术不仅提供了可视化的设计工具，更为零件加工与装配提供了准确依据，推动着节水农业装备向高效化、自动化持续演进。
